Realizzazione impianto fotovoltaico su struttura progettata in acciaio (ING. MANNINO)

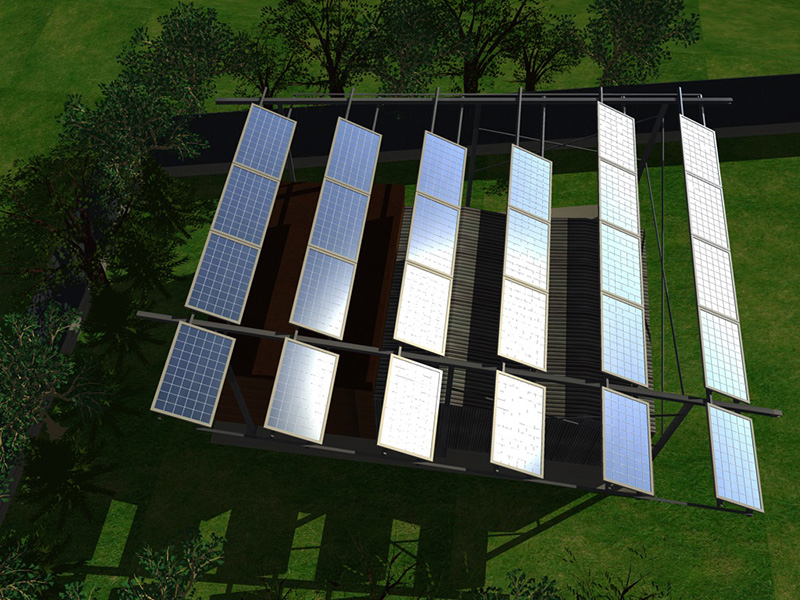

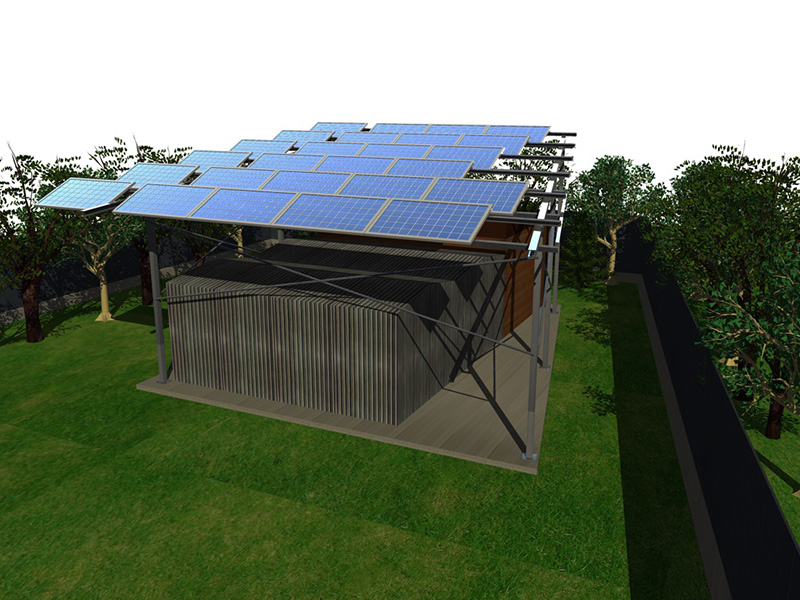

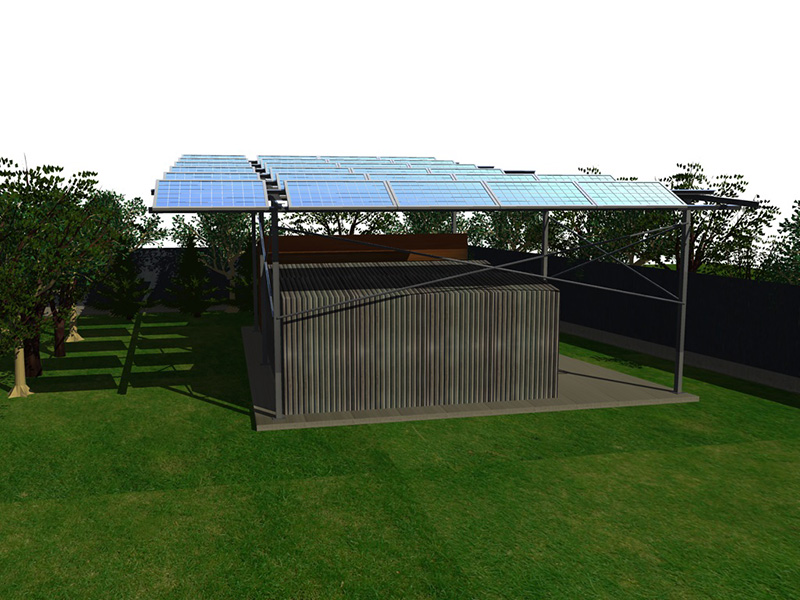

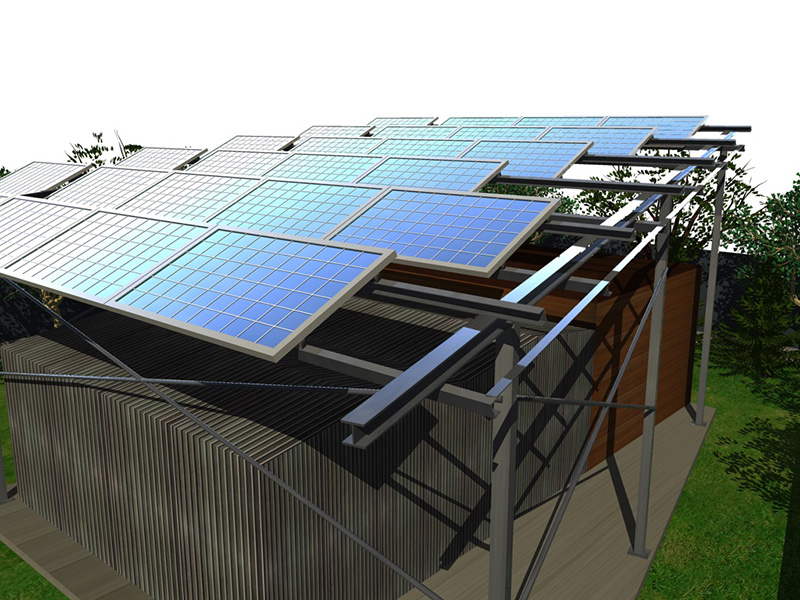

PROGETTO SVOLTO COME COLLABORATORE DELL’ING. MANNINO FRANCESCO: Le opere previste riguardano l’installazione di pannelli solari fotovoltaici integrati in una struttura metallica da realizzare nelle vicinanze dell’edificio residenziale esistente. La struttura è costituita da travi HEB 120 in acciaio e da pilastri a in tubi a sezione quadra 100 in acciaio, che sosterranno i pannelli fotovoltaici.  È prevista l’installazione di n. 26 moduli delle dimensioni di 1644×992 mm, installati su apposita intelaiatura in profilati di acciaio saldati a travi ad U H80 a loro volta saldate tramite fazzoletti e cunei alle travi HEB 120. La pendenza complessiva dei pannelli fotovoltaici è pari a 25° (5° di pendenza delle travi in acciaio e 20° di inclinazione dei moduli rispetto alle travi stesse). La superficie complessiva della struttura sarà pari a circa 80 mq e sarà posizionata al di sopra delle 3 tettoie esistenti sul lotto.
